ООО «ЗГМ», являясь производителем линейки защитных материалов Абрис, располагает компетенциями для создания решений, применимых в составе многослойных систем противоосколочной защиты. В целях имитации работы выпускаемых материалов в роли одного из слоёв защиты при высокоскоростном воздействии поражающих элементов были проведены испытания, результаты которых изложены в прилагаемой справке-отчёте.
В ходе экспериментов исследовано восемь типов образцов различной структуры и толщины. По итогам испытаний определены материалы, обеспечивающие надёжное удержание поражающего элемента без его вылета с тыльной стороны и без генерации вторичных осколков.
Полученные результаты могут оказать практическую пользу разработчикам защитных конструкций различного назначения и позволят оптимизировать компоновку противоосколочных систем с учётом реальных характеристик применяемых материалов.
Справка-отчет по результатам стрелковых испытаний материалов Абрис
Цель: провести испытания различных видов материалов для защиты объекта от проникновения осколков при взрыве.

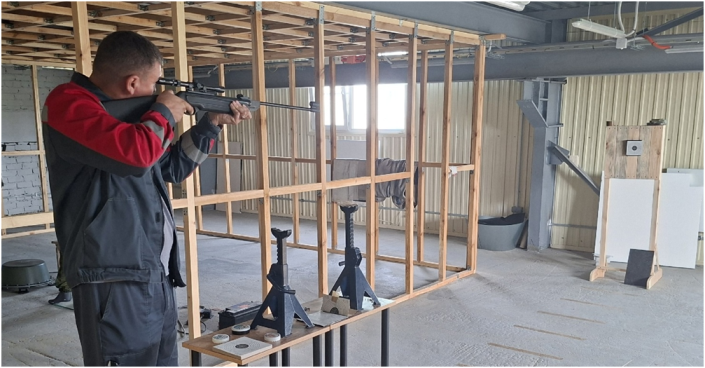

1. Схема испытаний
2. Объекты исследования (см. приложение 1):
- Образец №1 - Абрис С «Бутилка»
- Образец №2 - Композит БКР-11, наполненный мелом
- Образец №3 - Композит БКР-11, наполненный мелом и полиэтиленом
- Образец №4 - Абрис РЗв-02
- Образец №5 - Кровельная мембрана
- Образец №6 - Пластизоль с МПМ-2
- Образец №7 - Вязкоэластичная лента Образец
- №8 - Абрис С-ЛТнп
3. Оборудование и условия размещения:
- Стрелковый стенд: пневматическое ружье устанавливается напротив мишени.
- Дистанция: базовое расстояние между ружьем и образцом составляет 4–5 метров.
- Пулеуловитель размещаемый непосредственно за исследуемым образцом для гарантированной остановки пули.
4. Методика проведения эксперимента:
- Производится контрольный выстрел по чистому пулеуловителю (без образца).
- Выстрелы производятся строго по центру каждого образца. Для статистической достоверности проводились не менее двух повторных выстрелов на каждый тип материала.
- После каждого попадания образец визуально осматривался.
- Процедура повторяется для всех перечисленных типов материалов.
5. Параметры оценки результатов:
- Визуальный осмотр: характер повреждения: сквозное пробитие, застревание пули внутри материала.
- Глубина проникновения пули в исследуемых материалах.
6. Результаты:
|
№ |
Образец |
Толщина, мм |
Вид и размер пули |
Описание |
|
1 |
Бутилка |
3 |
Острая |
Прошла навылет |
|
10 |
Острая |
Застряла в слое, на выходе |
||
|
2 |
Композит БКР-11, наполненный мелом |
3 |
Острая |
Прошла навылет |
|
6 |
Острая |
Пуля отскочила |
||
|
10 |
Острая |
Не прошла, застряла во 2 слое |
||
|
3 |
Композит БКР-11, наполненный мелом и полиэтиленом |
3 |
Острая |
Пуля отскочила |
|
Тупая |
Пуля отскочила, но оставила трещину |
|||
|
Тяжелая |
Пуля отскочила |
|||
|
4 |
Абрис РЗв-02 |
3 |
Острая |
Навылет |
|
3 |
Тупая |
Навылет |
||
|
10 |
Острая |
Навылет |
||
|
5 |
Кровельная мембрана |
3-5 |
Острая |
Застряла на входе |
|
Тупая |
Застряла |
|||
|
6 |
Пластизоль с МПМ-2 |
3-5 |
Острая |
Застряла на выходе, ткань задержала. |
|
Тупая |
||||
|
Тяжелая |
||||
|
7 |
Вязкоэластичная лента |
4 (2 слоя) |
Острая |
Пробило. |
|
6 (3 слоя) |
Острая |
Не пробило. |
||
|
8 |
Абрис С-ЛТнп |
8 (4 слоя) |
Острая |
Застряла в последнем слое. |
Выводы: Для защиты от осколков выбраны образцы № 1, 5 и 6. Данные материалы останавливают пулю, исключая ее пробитие на вылет: поражающий элемент застревает в структуре материала без образования вторичных осколков.
Фото образцов:

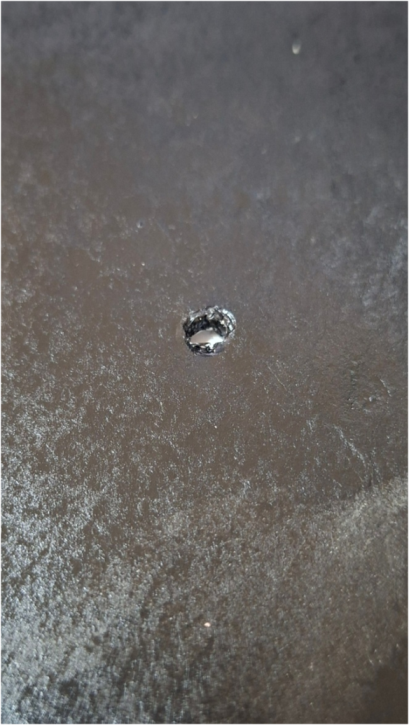

Образец №1 - Абрис С «Бутилка»

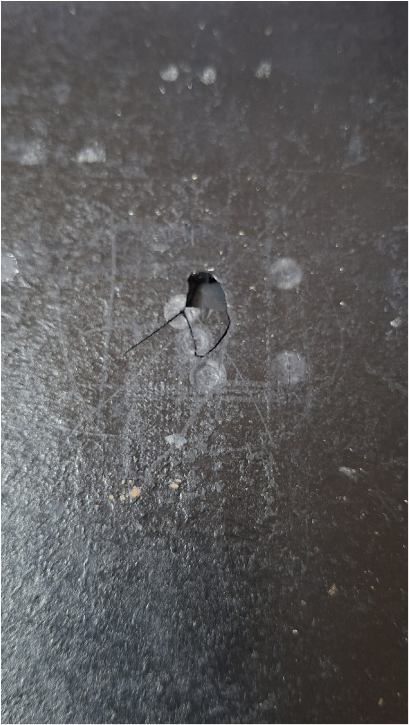

Образец №2 - Композит БКР-11, наполненный мелом

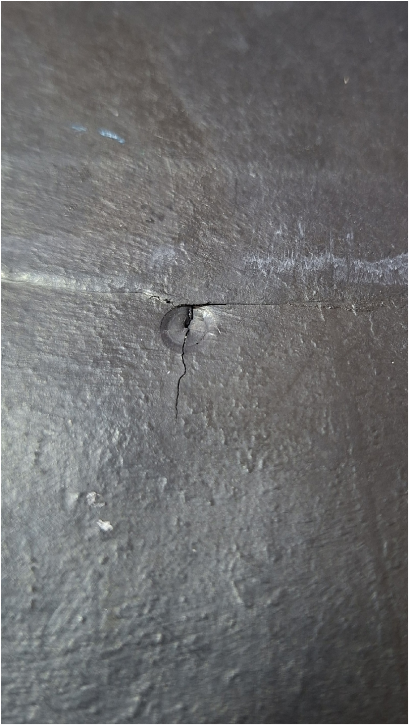

Образец №3 - Композит БКР-11, наполненный мелом и полиэтиленом

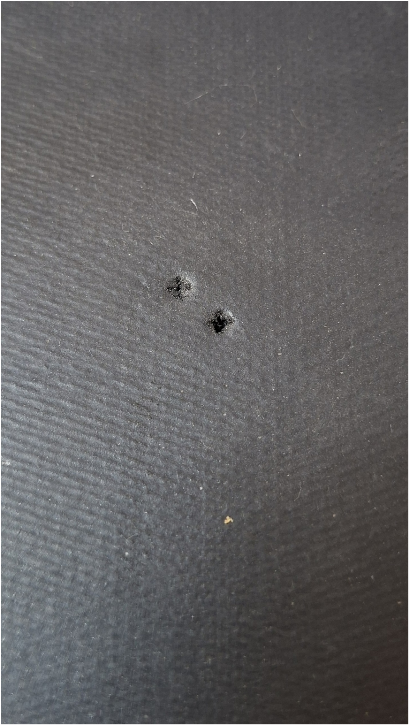

Образец №4 - Абрис РЗв-02

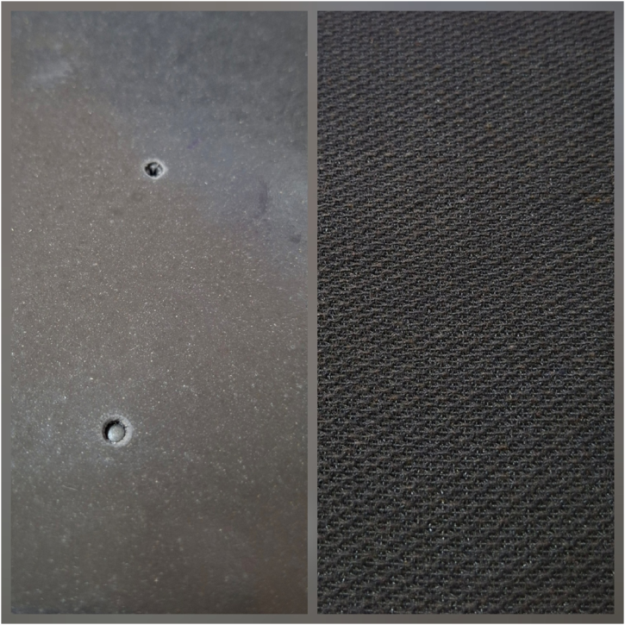

Образец №5 - Кровельная мембрана

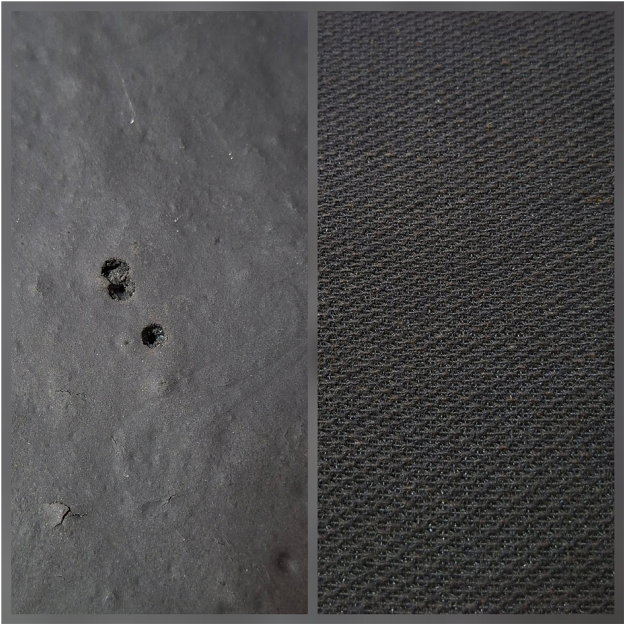

Образец №6 - Пластизоль с МПМ-2

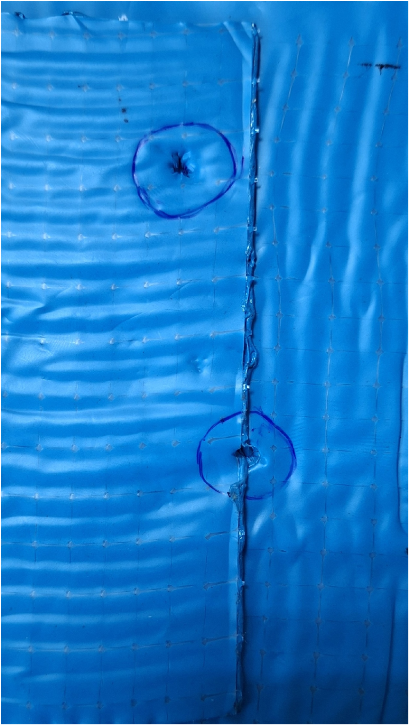

Образец №7 – Вязкоэластичная лента
